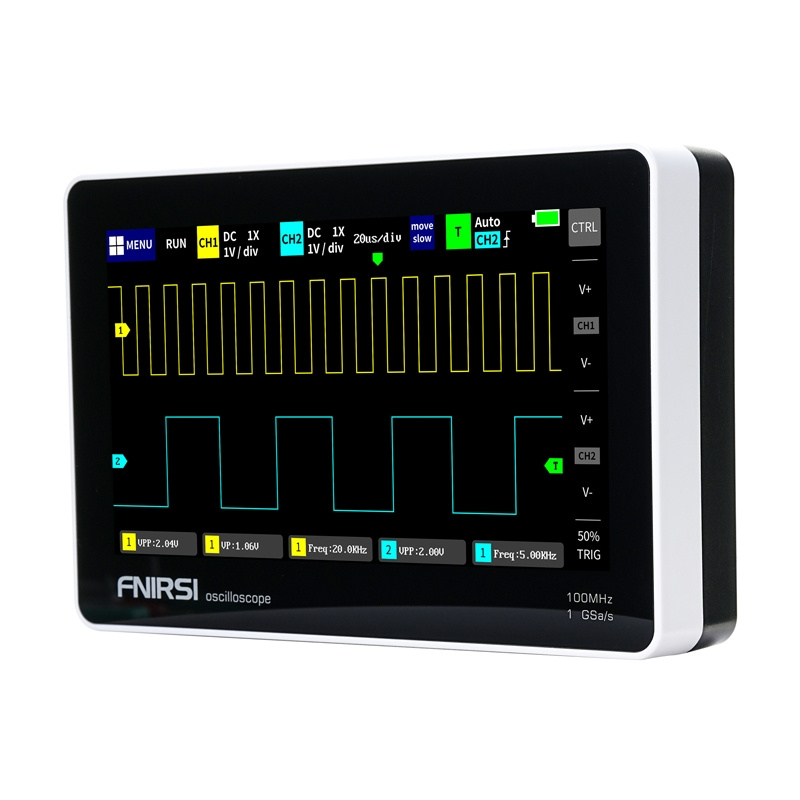

Oscilloscopio portatile FNIRSI 1013D da 7 pollici

Description

Oscilloscopio portatile FNIRSI 1013D da 7 pollici

L’oscilloscopio portatile FNIRSI 1013D, dotato di touchscreen da 7″, 2 canali di misura, larghezza di banda di 100 MHz e frequenza di campionamento di 1 GSa/s, consente un’analisi precisa dei segnali in ambito di assistenza, officina e progettazione di dispositivi elettronici. Il dispositivo è equipaggiato con un display TFT da 800×480 pixel di facile lettura, regolazione automatica del segnale con un solo pulsante e funzione di registrazione delle forme d’onda, che consentono misurazioni rapide e comode ovunque. Il supporto per l’analisi di segnali analogici e digitali lo rende adatto sia per l’assistenza tecnica che per le applicazioni fai-da-te. La batteria al litio integrata da 6.000 mAh garantisce un’autonomia di circa 4 ore.

Schermo touchscreen nitido

Il FNIRSI 1013D è dotato di uno schermo LCD TFT da 7 pollici con risoluzione 800×480, che offre elevata luminosità, contrasto e riproduzione accurata delle forme d’onda. Il funzionamento touch dello schermo consente zoom, panoramica e modifica rapida dei parametri di misurazione, velocizzando il lavoro senza bisogno di pulsanti fisici. Lo schermo è realizzato con tecnologia capacitiva, già presente negli smartphone moderni, che garantisce un funzionamento fluido e senza ritardi durante la modifica delle impostazioni. La funzione di misurazione tramite cursore consente una lettura accurata di ampiezza, periodo e frequenza del segnale senza dover convertire le unità dalla griglia dello schermo, il che risulta particolarmente utile con segnali distorti o forme d’onda rettangolari con rumore.

Due canali di misurazione

Il dispositivo è dotato di due canali di misura con un’impedenza di ingresso di 1 MΩ, che consentono l’analisi simultanea di due segnali, facilitando il confronto tra ingresso e uscita di circuiti amplificatori, convertitori o l’analisi di segnali PWM. Ciò amplia notevolmente la gamma di applicazioni rispetto ai modelli a canale singolo. È inoltre possibile eseguire l’analisi del pattern di Lissajous in modalità XY, che permette di determinare la frequenza, l’ampiezza e lo sfasamento tra due gruppi di segnali.

Regolazione automatica del segnale

La funzione di regolazione automatica a un solo pulsante consente di regolare istantaneamente i parametri di misurazione del segnale senza calibrazione manuale. Di conseguenza, l’FNIRSI 1013D è in grado di regolare le impostazioni per un segnale di 1 Vpp in 1 secondo, risparmiando tempo e aumentando l’efficienza lavorativa. L’algoritmo di logica fuzzy integrato garantisce un’elevata precisione e posiziona automaticamente il segnale al centro dello schermo, semplificando notevolmente l’analisi.

Protezione contro i danni

L’oscilloscopio utilizza moduli di protezione da sovratensione integrati fino a 400 V per prevenire danni accidentali al dispositivo durante la misurazione di segnali ad alta tensione, anche se la sonda non è impostata sulla modalità 10X. Ciò consente di testare in sicurezza circuiti di alimentazione e ad alta tensione.

Archiviazione ed esportazione dei dati

Il FNIRSI 1013D offre una memoria interna da 1 GB, che consente di memorizzare fino a 1.000 immagini e 1.000 set di forme d’onda. Ciò permette di salvare rapidamente i risultati delle misurazioni con un solo tocco ed esportarli tramite USB su un computer per ulteriori analisi. La funzione di gestione delle forme d’onda consente di visualizzare le miniature delle forme d’onda memorizzate, ingrandirle, eliminarle e analizzarle con un cursore direttamente sul dispositivo, in modo simile a una galleria di smartphone, aumentando la praticità della gestione dei dati.

Funzioni di attivazione avanzate

L’oscilloscopio offre una gamma completa di modalità di trigger: Auto, Singolo e Normale. Questa configurazione consente di testare segnali di accensione impulsivi improvvisi, segnali di telecomando a infrarossi o segnali sinusoidali a seconda della modalità selezionata, rendendo il dispositivo uno strumento diagnostico versatile. È inoltre possibile impostare il fronte di trigger (di salita/discesa) e il canale di trigger, consentendo di acquisire con precisione i frammenti di segnale di interesse.

Included:

• Oscilloscopio portatile touchscreen FNIRSI 1013D
• Sonda (100 MHz) x2
• USB charger
• User manual
