Generatore di segnali per oscilloscopio 2 in 1 FNIRSI 1014D

Description

Generatore di segnali per oscilloscopio 2 in 1 FNIRSI 1014D

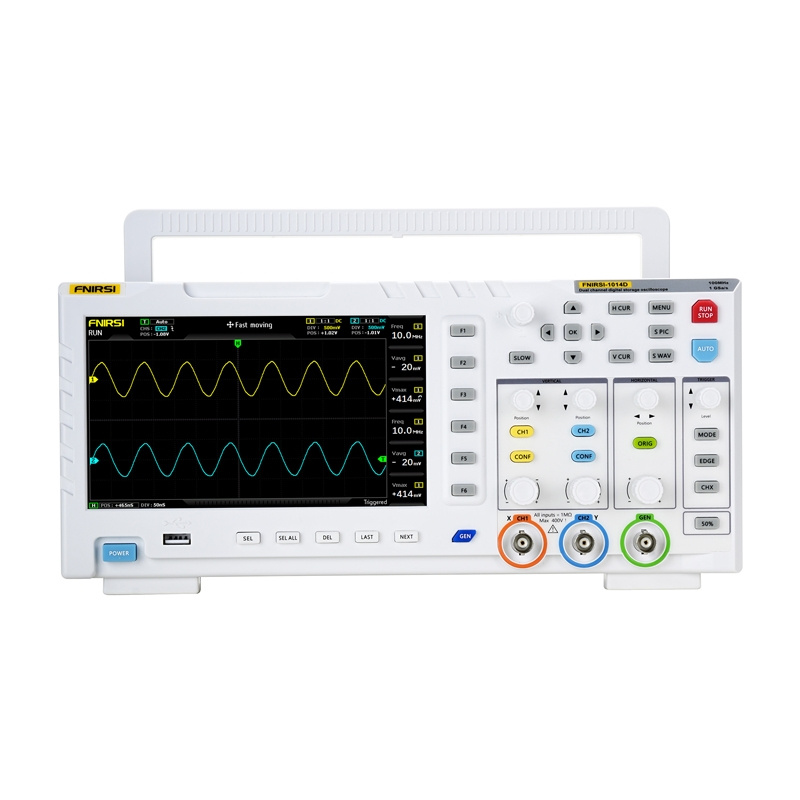

L’FNIRSI 1014D è un oscilloscopio digitale compatto progettato per servizi di elettronica, reparti di ricerca e sviluppo, formazione tecnica e hobbisti. Consente l’analisi simultanea e la generazione di segnali, ampliando significativamente la gamma di applicazioni nella diagnostica di circuiti, nel collaudo di prototipi o nell’apprendimento dell’utilizzo delle forme d’onda. Il dispositivo dispone di due canali di ingresso con impedenza di 1 MΩ e supporta una larghezza di banda di 100 MHz con una frequenza di campionamento di 1 GSa/s. Un display LCD da 7 pollici con una risoluzione di 800×480 pixel facilita l’utilizzo. Sono possibili analisi automatica, FFT, modalità XY e registrazione del cursore. È inoltre presente una memoria interna da 1 GB in grado di memorizzare fino a 1.000 forme d’onda e 1.000 screenshot, e i dati possono essere facilmente esportati su un computer tramite USB.

Analisi rapida del segnale

Un’elevata frequenza di campionamento di 1 GSa/s e una larghezza di banda di 100 MHz consentono un’analisi dettagliata dei segnali analogici e digitali. Ciò permette al dispositivo di rilevare anche anomalie di breve durata nella forma d’onda. Le modalità di trigger includono Auto, Singolo e Normale, consentendo al dispositivo di acquisire sia impulsi di interferenza che segnali analogici regolari, come le sinusoidi.

Generatore DDS integrato

Il generatore di segnali DDS integrato supporta 14 forme d’onda standard (tra cui sinusoidale, rettangolare, a dente di sega e triangolare), con regolazione precisa della frequenza a incrementi di 1 Hz. La soluzione utilizzata consente di generare segnali con parametri accurati per test e simulazioni. La gamma di frequenza in uscita raggiunge i 10 MHz (per l’onda sinusoidale), consentendo di testare un’ampia gamma di circuiti elettronici e di segnale.

Funzione di acquisizione della forma d’onda

La funzione “cattura uscita” consente di salvare parte o tutta la forma d’onda effettiva dall’oscilloscopio come segnale di uscita del generatore. La possibilità di memorizzare fino a 1.000 segnali personalizzati aumenta la flessibilità nelle fasi di test e analisi. Questa soluzione distingue l’FNIRSI 1014D dai classici generatori arbitrari, che si basano esclusivamente sulla regolazione manuale del segnale.

Protezione da sovratensione

Un modulo di protezione ad alta tensione integrato consente al dispositivo di misurare in sicurezza segnali fino a 400 V (con sonda x10), riducendo il rischio di danni al dispositivo durante le misurazioni in sistemi alimentati dalla rete elettrica. La funzione di protezione si attiva automaticamente, pertanto l’utilizzo accidentale della sonda senza aver impostato la modalità x10 non comporta il rischio di danneggiare l’apparecchiatura.

Display ad alta leggibilità

Lo schermo a colori TFT da 7″ con risoluzione di 800×480 pixel offre una chiara rappresentazione delle forme d’onda. La modalità automatica e un’interfaccia intuitiva consentono di ottenere rapidamente un’immagine del segnale senza regolazioni manuali. Grazie a un algoritmo di rilevamento intelligente, il dispositivo regola automaticamente il livello di trigger anche per forme d’onda con pendenze multiple o la cosiddetta zona morta. Questa soluzione consente di risparmiare tempo ed evitare errori di interpretazione. L’oscilloscopio può memorizzare fino a 1.000 schermate e 1.000 forme d’onda nella sua memoria interna da 1 GB. I dati possono essere visualizzati come miniature, il che facilita la visualizzazione e la selezione rapide. L’interfaccia consente agli utenti di ingrandire, eliminare ed esportare le registrazioni senza uscire dalla modalità di revisione.

Funzioni di analisi del segnale

La funzione FFT integrata e la modalità di visualizzazione della forma d’onda XY consentono di analizzare le armoniche e confrontare ampiezze e sfasamenti di due segnali. Si tratta di strumenti utili per la diagnostica dei circuiti elettronici. Inoltre, la modalità di misurazione manuale con cursore permette di leggere il valore di picco e la frequenza senza dover ricalcolare la scala, aumentando la precisione dell’analisi anche in presenza di forme d’onda distorte. Il dispositivo utilizza uno speciale algoritmo per la decodifica del segnale del quadrante, eliminando il problema delle letture errate causate dall’ossidazione o dall’usura del meccanismo. Anche in caso di danneggiamento dell’encoder, l’oscilloscopio continua a funzionare correttamente.

Included:

• Oscilloscopio FNIRSI 1014D 2 in 1
• Sonda da 100 MHz x2
• USB charger
• User manual
