Descrizione

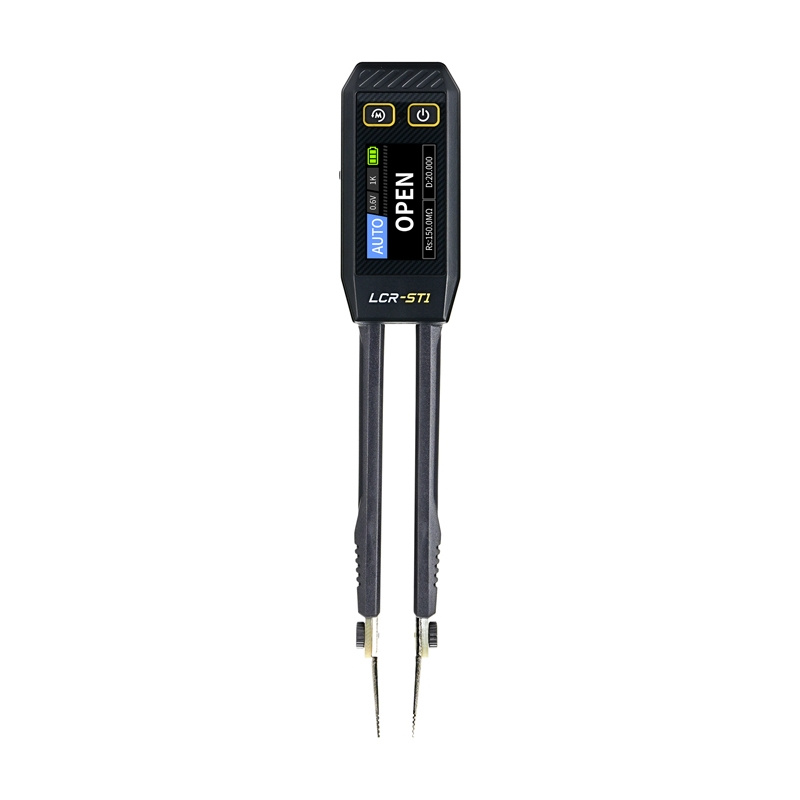

Mini tester per pinzette digitale intelligente FNIRSI LCR-ST1
Il FNIRSI LCR-ST1 è un misuratore a pinzette multifunzione per il collaudo di componenti elettronici a montaggio superficiale. Supporta la misurazione di resistenza, capacità, induttanza, ESR, test diodi e continuità del circuito. Offre 3 frequenze di test (100 Hz, 1 kHz, 10 kHz), livelli di test di 0,3 V e 0,6 V RMS e la visualizzazione di parametri aggiuntivi come Q, D, Z e X. Grazie al design compatto, ai terminali intercambiabili e all’interfaccia USB-C, il dispositivo è ideale per applicazioni di laboratorio, assistenza e produzione.
Modalità di misurazione automatica
Il dispositivo riconosce automaticamente il tipo di componente in fase di test e visualizza sia i parametri principali che quelli ausiliari. Questa soluzione semplifica il lavoro con più componenti ed elimina la necessità di cambiare modalità manualmente. Lo strumento supporta le lingue inglese e cinese.
Analisi dettagliata
Il misuratore FNIRSI LCR-ST1 misura non solo i valori di base (R, L, C), ma anche il fattore di perdita (D), l’impedenza (Z), il fattore di qualità (Q), la reattanza (X) e la resistenza serie equivalente (ESR). Tale funzionalità consente una diagnostica completa dei componenti. I campi di misura includono la capacità da 1 pF a 22 mF, l’induttanza da 1 µH a 10 H e la resistenza da 10 mΩ a 10 MΩ.
Schermo ed ergonomia operativa
Il display HD da 1,14″ presenta i dati in modo chiaro e leggibile. Menu intuitivi, pulsanti con rivestimento in silicone e una manopola laterale migliorano l’utilizzo. Inoltre, la funzione di memorizzazione dei dati consente di esportare le misurazioni in un file Excel tramite USB. Il display mostra simultaneamente 2 parametri di misurazione, velocizzando l’analisi. Le punte placcate in oro delle pinzette sono intercambiabili: il set include sia una punta dritta classica che una punta curva a “uncino”. Questo rende lo strumento adatto a diverse applicazioni, anche in punti difficili da raggiungere. Il magnete integrato permette di fissare temporaneamente lo strumento a superfici metalliche.
Prestazioni e mobilità
La batteria ricaricabile agli ioni di litio da 250 mAh garantisce una lunga autonomia e la ricarica avviene tramite porta USB-C. La funzione di spegnimento automatico consente di risparmiare energia in caso di inattività. L’intero dispositivo pesa solo 41 g, risultando quindi comodo da trasportare.
Incluso:
- Pinzetta multifunzionale FNIRSI LCR-ST1 misuratore
- Punte curve (1 paio)
- Supporto magnetico
- Cavo USB per la ricarica
- Manuale utente
| Produttore | FNIRSI |
|---|---|
| Modello | LCR-ST1 |
| Display | Schermo a colori da 1,14″ |
| Interfaccia di ricarica | USB Type-C, 5V/1A |
| Alimentazione elettrica | Batteria al litio ricaricabile da 250 mAh |
| Dimensioni | 28 × 19 × 150 mm |
| Peso | 41 g |
| Campo di misura della capacità | 1 mF – 22 mF (100 Hz, 1 kHz ±5%) 1 µF – 1 mF (100 Hz, 1 kHz, 10 kHz ±2%) 1 nF – 1 µF (100 Hz ±2%, 1 kHz e 10 kHz ±0,5%) 1 pF – 1 nF (1 kHz e 10 kHz ±2%) |
| Campo di misura dell’induttanza | 1 H – 10 H (100 Hz, 1 kHz ±5%) 1 mH – 1 H (tutte le frequenze ±2%) 10 µH – 1 mH (100 Hz ±2%, 1 kHz e 10 kHz ±0,5%) 1 µH – 10 µH (10 kHz ±2%) |
| intervallo di misurazione della resistenza | 1 MΩ – 10 MΩ (100 Hz, 1 kHz ±5%) 1 kΩ – 1 MΩ (100 Hz, 10 kHz ±1%, 1 kHz ±0,5%) 1 Ω – 1 kΩ (tutte le frequenze ±0,5-1%) 10 mΩ – 1 Ω (tutte le frequenze ±2%) |
| Test del diodo | Tensione di conduzione: 0,7 V |
